Установка лазерного раскроя Weinbrenner. Серия WFL HS
Установка лазерного раскроя Weinbrenner. Серия WFL HS, фото 2

Установка лазерного раскроя Weinbrenner. Серия WFL HS

Цену уточняйте

  • В наличии
Установка лазерного раскроя Weinbrenner. Серия WFL HS
Установка лазерного раскроя Weinbrenner. Серия WFL HSВ наличии
Цену уточняйте
+7800100-17-52
Звонок бесплатный по России
  • +7495989-17-52
    Главный офис
+7800100-17-52
Звонок бесплатный по России
  • +7495989-17-52
    Главный офис
  • График работы
  • Адрес и контакты
возврат товара в течение 7 дней по договоренности

НАЗНАЧЕНИЕ:

Установка лазерного раскроя применяется для раскроя как черной и нержавеющей стали, так и листового металлопроката из цветных сплавов (алюминий, медь, латунь и т.д.).

Именно при раскрое цветных сплавов проявляются все преимущества оптоволоконных установок.

Длина волны оптоволоконного лазера 1,075 мкм (У лазера CO2 типа 10,6 мкм), что позволяет избежать потерь энергии, вследствие отражения лазерного луча материалом заготовки.

На многих режимах обработки, установки лазерного раскроя WFL HS потребляет до 60% меньше энергии по сравнению с лазерами CO2. При этом сохраняется как высочайшее качество резки, так и высокую скорость обработки. Установки лазерного раскроя WFL HS оснащается источником IPG Photonics (Производства Германии).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Установки лазерного раскроя применяются практически во всех отраслях промышленности, где необходимо получать изделия различных форм из листовой стали с высокой скоростью, точностью и реза исключая тем самым дальнейшую обработку.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • Быстрые и точные перемещения
  • Более короткое время обработки
  • Машина имеет очень низкое энергопотребление. Общее потребление всего 20 кВт
  • Weinbrenner производит установки с рабочей зоной 1500X3000 мм., 2000x4000 мм. 2000x6000 мм.
  • Машина оснащаются оптоволоконным иттербиевым резонатором "IPG" мощностью 500 Вт, 1000 Вт, 2000 Вт, 3000 Вт, 4000 Вт или 5000 Вт.
  • Установка оснащена кабинетной защитой с окнами для наблюдения блокирующими микронное излучение.
  • Данный тип лазеров не использует зеркала, что позволяет сократить расходы на обслуживание установки. Оптоволоконная технология позволяет проводить пучок без потери мощности.
  • Сервисная поддержка – выезд сервисного инженера в течение 48 часов.



Структура станка

Усиленная портальная конструкция

Жесткая сварная конструкция, обработанная

на высокопрецизионном оборудовании, сняты напряжения.

Автоматический сменный стол. Гидравлический привод



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

В установках лазерного раскроя Weinbrenner применяются лазерные головы от ведущего производителя в данной области Precitec. Это обеспечивает максимальную производительность и наилучшее качество реза с высокой точностью.

  • Постоянное фокусное расстояние до поверхности листа обеспечивается специальными датчиками.
  • Режущая головка оснащена кассетной системой для быстрой замены защитной линзы.
  • Защитная линза обеспечивает долгий срок службы системы линз, имеет низкую стоимость и предотвращает попадания отражения от раскраиваемого материала в систему линз.
  • Режущая головка оснащена системой защиты от столкновений. В случае столкновения с заготовкой голова легко отделяется во избежание повреждений.

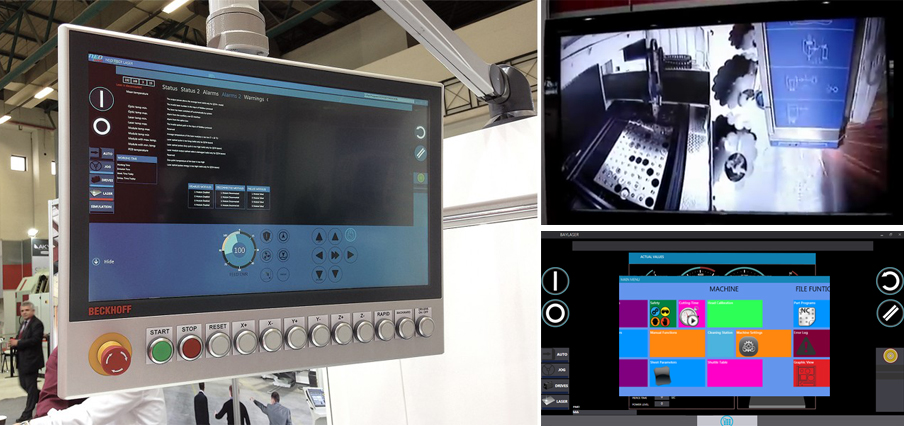

ЧПУ контроллер Beckhoff (Германия)

  • Простой в эксплуатации, интуитивно понятный интерфейс.
  • Обеспечивает удобное управление установкой. Не требует длительного обучения и привыкания при переходе с другой модели ЧПУ.
  • Установка снабжена двумя камерами отображения рабочей зоны.
  • Первая камера отображает всю зону раскроя.
  • Вторая камера - непосредственно участок, где происходит рез.

Ротационная консоль «Эргономик»

Позволяет позиционировать ЧПУ контроллер в удобном для оператора положении.



ТЕХНОЛОГИЧНОСТЬ

Система калибровки и автоматической очистки сопел.

В базовой комплектации установка лазерного раскроя серии WFL S оснащена автоматической системой калибровки и отчистки сопла от брызг.

В процессе работы на сопло попадают капли расплавленного металла. Застывшие капли снижают точность обработки.

Данная система позволяет производить отчистку сопла, когда это необходимо без участия оператора.

Калибровка после отчистки обеспечивает максимальную точность и повторяемость.

Двухпаллетная система смены столов

Стол раскроя представляет собой 2-е сменные паллеты размером 1525х3050 каждая. Внешний вспомогательный стол оснащен гидравлическим лифтом и оптической системой безопасности.

Рабочая зона смены паллет оснащена пневматическими дверями, управляемыми с ЧПУ.

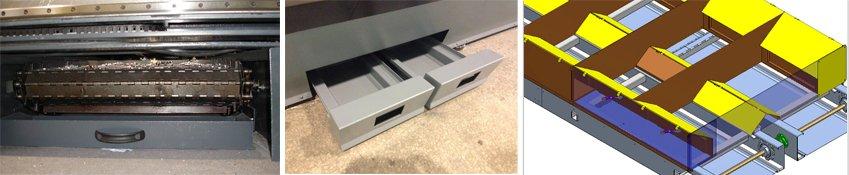

Удаление отходов и мелких деталей

Установка оснащена сдвоенным конвейером, находящимся под всей рабочей зоной, для удаления мелких деталей и шлака из под стола раскроя.



Полная комплектация станка:

  • Высокопроизводительная и высокоточная компоновка повышенной прочности с применением линейных двигателей HS
  • Система калибровки и автоматической очистки сопел.
  • Контроллер ЧПУ высокого уровня Beckhoff CNC.
  • Тач дисплей 19” с разрешением 1920 x 1080 (Multi-finger.)
  • Рабочая зона 1525 x 3050 x 100 mm
  • Автоматическая система смены столов двухпаллетная (Интегрированная система привода, гидравлическая).
  • Резонатор оптоволоконный IPG photonics 2 kW fiber laser.
  • Жидкостное охлаждение Chiller.
  • Оптоволоконная система подачи луча.
  • Операционная система Windows 7 (Промышленная)
  • Исполнение стойки ЧПУ – Эргономик 360 градусов вращение
  • Память 80 Гб Для хранения данных.
  • Система управления подачей газов Воздух / Азот 1-25 бар.
  • Режущая голова Precitec (С системой обдувки сопел).
  • Линзы 5” & 7.5”.
  • Защитная Линза.
  • Система удаления дыма из рабочей зоны.
  • Ящики для сбора шлака.
  • Lantek CAD/CAM system.
  • Система безопасности.
  • Соответствие стандартам CE.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Станция автоматической замены сопел (Опция)

Опционально установка лазерного раскроя серии WFL S, оснащается станцией автоматической замены сопел.

Станция позволяет менять сопла различного диаметра без участия оператора.

Операция включает в себя:

  • Очистка используемого сопла в станции очистки и калибровки.
  • Снятие сопла.
  • Установка сопла.
  • Отчистка сопла.
  • Калибровка.

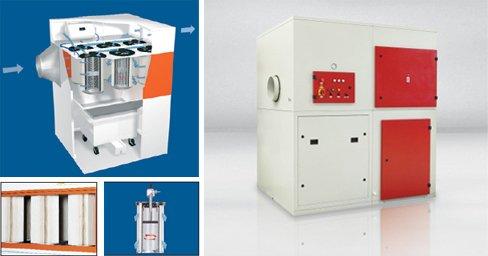

По желанию WFL S комплектуется специализированной системой фильтрации (Германия)

  • Система фильтрации отработанных газов (Стол 1500х3000 мм.)
  • Система фильтрации отработанных газов (Стол 2000х4000 мм.)

Компания Weinbrenner предлагает лучшие технические решения высококачественной резки листового проката.

Сравнительный график потребления энергии



Сравнение операционных издержек





Волоконный лазер 2 кВт и CO2 Лазер 4 кВт

Сравнение операционных издержек





Волоконный лазер 2 кВт и CO2 Лазер 4 кВт

Резонатор от „IPG“

  • Волоконные лазеры являются уникальным инструментом, открывающими новую эру в обработке материалов.
  • Волоконные лазеры превосходят другие типы лазеров практически по всем существенным параметрам, важным с точки зрения их промышленного использования.
  • Волоконные лазеры благодаря своим преимуществам займут наибольший сектор рынка лазерного промышленного оборудования.
  • Портативность и возможность выбора длины волны волоконных лазеров позволят реализовать новые эффективные применения недоступные для других типов ныне существующих лазеров.
  • Высокая мощность
  • Высокое качество лазерного пучка
  • Небольшое рабочее фокусное расстояние
  • Более 30% КПД.
  • Модульный дизайн „подключи и запусти“
  • Компактный, прочный и легко устанавливаемый
  • Низкие операционные издержки
  • Гибкие и надежные стекловолоконные кабеля
  • Высокая электроэффективность
  • Срок службы диодов более 100,000 часов
  • Малые требования к охлаждению
Тип IPG YLS- 500 Вт IPG YLS- 1 кВт IPG YLS- 2 кВт IPG YLS- 3 кВт IPG YLS- 4 кВт IPG YLS- 5 kВт
Мощность на выходе 500 Вт 1000 Вт 2000 Вт 3000 Вт 4000 Вт 5000 Вт
Металл:
Малоуглеродистая сталь 5 mm 8 mm 16 mm 18 mm 20 mm 22 мм
Нержавеющая сталь 2,5 mm 4 mm 6 mm 10 mm 12 mm 15 мм
Алюминий 2 mm 3 mm 8 mm 8 mm 10 mm 12 мм
Латунь 1 mm 2 mm 3 mm 5 mm 6 mm 8 мм
Медь 1 mm 2 mm 3 mm 5 mm 6 mm 8 мм
Оцинкованная сталь 1 mm 2 mm 4 mm 4 mm 4 mm 8 мм

Установка лазерного раскроя листового металла с ЧПУ Beckhoff CNC Weinbrenner модели WFL HS 2000 (Германия)

"IPG" имеет большое количество патентов на применяемые технологии, что позволяет создавать лучшие волоконные резонаторы из существующих на сегодняшний день.

Технология волоконного лазера

Высокая мощность волоконных лазеров состоящих из активных волоконно-оптических и полупроводниковых лазерных диодов – это сочетание двух самых инновационных и передовых лазерных технологий. Эти лазеры используют диоды в качестве источника света для «накачки» активного волокна.

Лазерный луч генерируется в оптическом волокне и передается по гибкому армированному кабелю. Специальное активное волокно, легировано редкоземельными ионами, что позволяет генерировать чрезвычайную мощность в очень малой сердцевине, что позволяет получить лазер мощностью в киловатт с отличным качеством пучка.

"IPG" имеет большое количество патентов на применяемые технологии, что позволяет создавать лучшие волоконные резонаторы из существующих на сегодняшний день.

Установка лазерного раскроя листового металла с ЧПУ Beckhoff CNC Weinbrenner модели WFL HS 2000 (Германия)

IPG Photonics общепризнанный мировой лидер в области производства оптоволоконных лазеров и усилителей. Резонаторы IPG обладают превосходными характеристиками и исключительной надежностью. При этом сам источник состоит из модулей по 500 Вт. При выходе из строя одного из модулей, источник продолжит функционировать.

Расширенное излучение генерируется большим количеством лазерных диодов и концентрируется к входу оптического волокна. Там с помощью "брэгговских зеркал" для ввода, волны генерируемые в лазерном пучке ограничен длиной около 1070 мкм. Эта длина волны около одной десятой длины волны СО2-лазера, который в основном использовался до настоящего времени.

Средняя продолжительность жизни диодов составляет более 100 000 часов. Получаемый лазерный луч очень высокого качества, с длиной волны 1070 [мкм] и дивергенцией (отклонением) около 8 [мм * мрад], и он может передаваться без изменения качества на расстояния до 50 [м]. Активный сердечник волокна имеет толщину всего несколько микрометров.

Переход лазерного луча между резонатором и режущей головки осуществляется через волокна. Это означает, что нет необходимости в зеркалах, что позволяет избежать регулярной замены дорогих зеркал, чистки и регулировка внешнего оптического пути.

По сравнению с СО2-лазера, который широко используется в промышленности до сих пор, "Волоконные" лазеры имеют длину волны меньшую в десять раз, что позволяет резать материалы, которые считались "проблемными".

Лазерный луч с такой длиной волны, поглощается намного лучше, чем передача внутри материала, и это позволяет резать цветные металлы, такие как алюминий, медь или латунь.

Возможность фокусировки лазерного луча улучшается, увеличивается скорость резки. Тепловыделение в материале ниже, а поверхность среза является более гладкой.

Тип   WFL HS 2000
Генератор (источник) лазера IPG Вт 2000 Вт волоконный лазер, Большой срок службы 100,000 часов
Максимальная мощность на выходе Вт 2000
Стабильность выхода % ± 2
Импульсный режим (PULSE MODE) - Частота: 5 - 2000 Гц Нагрузка: 0-100%
Диаметр волокна лазера (LASER FIBER DIAMETER) µм 100
«Балочный» режим (BEAM MODE) - Прямой
Безопасность лазера (LASER SAFETY) - Механический защитный клапан
Состав газа лазера (LASER GAS COMPOSITION) - Не применяется (N/A)
Расход газа лазера (LASER GAS CONSUMPTION) л/час Не применяется (N/A)
Ток воды охлаждения (COOLING WATER FLOW RATE) л/мин 15
Панель управления и ЧПУ блок (CNC control unit and OPERATING PANEL)

CNC Beckhoff (Германия) TFT тач дисплей 19 дюймов, сеть LAN

Максимальный размер обрабатываемой заготовки (Лист) мм 1500 x 3000
Максимальный вес заготовки MAX LOAD WEIGHT Кг 1000
Кол-во управляемых осей NUMBER OF CONTROLLED AXES - 4 оси [X, Y, W, Z ]
Максимальная скорость MAXIMUM SPEED м/мин 280
Перемещение по осям X ось Ход мм 1520
Y ось Ход мм 3050
Z ось Ход мм 100
Ускорение X, Y, Z оси с серводвигателями G 3
Точность позиционирования мм/м ±0,05
Абсолютная точность позиционирования   ±0,08
Точность повторного позиционирования(Оси X и Y) мм ±0,02
Абсолютная точность повторяемости (Оси X и Y)   ±0,03
Стол сменные паллеты / Время цикла смены Паллет 2 шт. (39 с)
Газ резки / CUTTING GASES
Материал Сталь - Кислород (0 - 6 Бар)
Нержавеющая сталь - Азот (0.2 - 20 Бар)
Алюминий - Сухой воздух или азот (0.2 - 20 Бар)
Возможность резки цветного металла азотом   Предусмотрена
Возможность резать воздухом   Предусмотрена
Функция резки тонкого листа (до 2мм) без движения по оси Z   Предусмотрена
Режущая головка (Автофокус и оптический сенсор) - «Precitec»
Фокусное расстояние / FOCAL LENGTH Дюйм 5” и 7.5”
CAD/CAM программа - LANTEK CAD/CAM
Мощность / POWER RATING кВт 20
Габаритные размеры / Dimensions (L x W x H) мм 8700 x 3000 x 2300
Вес станка кг 15.500



Модель

WFL HS 2000

Низкоуглеродистая сталь (S185JR, S235JR, RAEX250 CLASER), мм

16

Нержавеющая сталь (AISI 304), мм

6

Алюминий (AIMg3), мм

8

Медь (Cu-ETP и Cu-DHP), мм

3

Латунь (Cu Zn), мм

3

Оцинкованная сталь, мм

4



Скорость реза черная сталь

  Модель WFL S 500Вт WFL S 1000Вт WFL S 2000Вт WFL S 3000Вт WFL S 4000Вт WFL S 5000Вт
Материал / Толщина, мм Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин
Н
И
З
К
О
У
Г
Л
Е
Р
О
Д
И
С
Т
А
Я

С
Т
А
Л
Ь



Р
Е
З
К
А
О2
0,5  8000 9000 11 500 12 000 13 000 14 000
0,8  7000 8000 11 000 11 500 12 500 13 500
6000 7000 10 000 11 000 12 000 13 000
1,5  4700 5000 7000 8000 9000 10 000
3500 4000 6000 6500 7000 7500
2,5  2700 3100 5000 4800 5000 5300
2200 2800 4500 4600 4800 500
1800 2300 3600 4000 4300 4500
1500 2000 2800 3300 3500 4000
  1600 2100 2500 2800 3200
  1000 1500 1700 2300 2500
10      1300 1500 1900 2100
12      900 1200 1600 1800
15      800 1000 1100 1300
18        700 850 950
22            650


Скорость реза нержавеющая сталь

  Модель WFL S 500Вт WFL S 1000Вт WFL S 2000Вт WFL S 3000Вт WFL S 4000Вт WFL S 5000Вт
Материал / Толщина, мм Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин
Н
Е
Р
Ж
А
В
Е
Ю
Щ
А
Я
С
Т
А
Л
Ь



Р
Е
З
К
А
О2
0,5  20 000 25 000 30 000 35 000 40 000 43 000
0,8  18 000 22 000 27 000 30 000 33 000 37 000
17 000 20 000 25 000 28 000 30 000 33 000
1,5  9000 13 000 16 000 19 000 23 000 26 500
4000 6000 10 000 14 000 18 000 21 000
2,5  2000 4000 6000 8000 12 000 15 000
1000 3000 5000 7000 10 000 12 500
  1800 3000 5000 8000 10 000
    2000 3000 5000 6500
    1400 2500 3500 4250
    1000 1500 2000 2750
10        1000 1500 1800
12        500 1000 1300
15          700 800
16            500


Скорость реза алюминий

  Модель WFL S 500Вт WFL S 1000Вт WFL S 2000Вт WFL S 3000Вт WFL S 4000Вт WFL S 5000Вт
Материал / Толщина, мм Подача (мм/мин) Подача (мм/мин) Подача (мм/мин) Подача (мм/мин) Подача (мм/мин) Подача (мм/мин)
А
Л
Ю
М
И
Н
И
Й



Р
Е
З
К
А
О2
0,5  10 000 13 000 17 000 21 000 27 000 30 000
0,8  9000 12 000 13 500 18 000 23 000 26 000
5500 10 000 11 000 15 000 22 000 25 000
1,5  5000 7000 8500 13 000 18 000 21 000
4000 5000 7000 10 000 12 000 14 000
2,5    3000 4000 6000 7000 8500
  2000 2900 4000 5000 6000
  1800 2200 3000 4000 4750
    1000 2000 3000 3900
    700 1500 2000 2350
      1000 1500 1800
10          1150 1400
12          900 1100
15            700


Скорость реза медь

  Модель WFL S 500Вт WFL S 1000Вт WFL S 2000Вт WFL S 3000Вт WFL S 4000Вт WFL S 5000Вт
Материал / Толщина, мм Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин
М
Е
Д
Ь



Р
Е
З
К
А
О2
0,5  6000 8000 10 000 13 000 15 000 16 000
0,8  3000 4000 7000 10 000 11 000 11 750
1500 2500 5000 6000 7000 8000
1,5    1500 3000 4000 5000 5500
  1000 2000 3000 4000 4750
2,5      1500 2000 3000 3500
    1000 1500 2000 2500
      1000 1000 1200
        700 1000
          650


Скорость реза Латунь

  WFL S 500Вт WFL S 1000Вт WFL S 2000Вт WFL S 3000Вт WFL S 4000Вт WFL S 5000Вт
Материал / Толщина, мм Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин
Л
А
Т
У
Н
Ь



Р
Е
З
К
А

О2
0,5  12 000 15 000 17 000 20 000 25 000 27 000
0,8  10 000 12 000 15 000 17 000 20 000 22 000
8000 8000 13 000 15 000 17 000 19 000
1,5  5000 6000 10 000 11 000 12 000 13 000
4000 4000 7000 8000 9000 10 000
2,5    3000 5000 6000 7000 8000
  2000 3000 4000 5000 5750
    1000 2000 3000 3000
      1000 2000 2500
        1500 2000
          750


Скорость реза Оцинкованная сталь

  WFL S 500Вт WFL S 1000Вт WFL S 2000Вт WFL S 3000Вт WFL S 4000Вт WFL S 5000Вт
Материал / Толщина, мм Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин Подача, мм/мин
О
Ц
И
Н
К
О
В
А
Н
Н
А
Я

С
Т
А
Л
Ь



Р
Е
З
К
А
О2
0,5  17 000 22 000 25 000 28 000 35 000 40 000
0,8  15 000 17 000 22 000 25 000 30 000 36 000
13 000 15 000 20 000 23 000 26 000 30 000
1,5  8000 10 000 13 000 16 000 20 000 22 000
3000 5000 8000 10 000 15 000 17 500
2,5    3000 5000 6000 9000 11 500
  1500 3000 4000 6000 7500
4     1500 2000 4500 6000
      1500 3500 5000
        2500 3500



Характеристики
Основные атрибуты
Страна производительГермания
Производитель  Weinbrenner
Информация для заказа
  • Цена: Цену уточняйте
Отзывы о товаре
